Γιατί η βαλβίδα Triple Offset Butterfly έχει σχεδιαστεί με τρία εκκεντρικά;

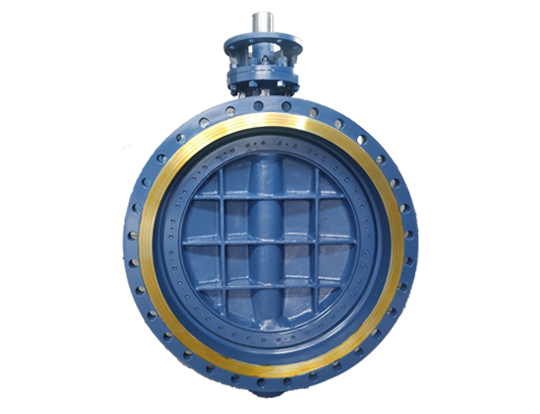

ΟΒαλβίδα τριπλής μετατόπισης πεταλούδαςείναι μια βιομηχανική βαλβίδα ελέγχου που επιτυγχάνει σφράγιση μέσω τριών γεωμετρικών αντισταθμίσεων. Το χαρακτηριστικό του πυρήνα είναι η μη-ομοιογενή διάταξη του στελέχους της βαλβίδας, της πλάκας βαλβίδας και της επιφάνειας στεγανοποίησης. Ο στόχος του σχεδιασμού είναι να λύσει την απώλεια τριβής και τα προβλήματα αποτυχίας σφράγισης υψηλής θερμοκρασίας των παραδοσιακών βαλβίδων πεταλούδας.

Γιατί λοιπόν είναι απαραίτητο να υπερβείτε τα τριπλά εκκεντρικά;

Η ενιαία εκκεντρότητα μπορεί να επιτύχει μόνο μερική απεμπλοκή από την τριβή. Ο τριπλός σχεδιασμός μπορεί να σχηματίσει ένα προοδευτικό αποτέλεσμα. Η πρώτη εκκεντρικότητα οδηγεί την απεμπλοκή, η δεύτερη εκκεντρικότητα βελτιστοποιεί τη διαδρομή επαφής και η τρίτη εκκεντρότητα παρέχει μια αυτοκαθάριστη σφραγίδα. Η έλλειψη ενός από τους τρεις θα οδηγήσει σε ανεπαρκή δύναμη σφράγισης ή υπολειπόμενη τριβή υπό υψηλή θερμοκρασία και υψηλή πίεση και δεν θα είναι σε θέση να ικανοποιήσει το πρότυπο μηδενικής διαρροής.

Η δομή τουΒαλβίδα τριπλής μετατόπισης πεταλούδαςδιαχωρίζει την τροχιά περιστροφής και την επιφάνεια σφράγισης, έτσι ώστε ο δακτύλιος στεγανοποίησης μετάλλου να υφίσταται μόνο ελαστική παραμόρφωση τη στιγμή του κλεισίματος, αποφεύγοντας τη μακροχρόνια φθορά. Σε σύγκριση με το μοναδικό εκκεντρικό σώμα της βαλβίδας που βασίζεται στη δύναμη σύσφιξης συσκευασίας, το τριπλό εκκεντρικό βασίζεται στην ίδια τη γεωμετρική δομή για να επιτευχθεί ενίσχυση σφράγισης, βελτιώνοντας σημαντικά την αντίσταση της πίεσης και τη διάρκεια ζωής της παροχής πίεσης.
