Τι είναι μια σφαιρική βαλβίδα τοποθετημένη σε Trunnion και γιατί έχει σημασία στον βιομηχανικό έλεγχο ροής;

Σφαίρες βαλβίδες τοποθετημένες σε κορδόνιδιαδραματίζουν κρίσιμο ρόλο στα σύγχρονα βιομηχανικά συστήματα ελέγχου ροής, ιδιαίτερα σε εφαρμογές αγωγών υψηλής πίεσης, μεγάλης διαμέτρου και μεγάλων αποστάσεων. Σε σύγκριση με τις πλωτές σφαιρικές βαλβίδες, αυτός ο τύπος βαλβίδας προσφέρει ανώτερη σταθερότητα, μειωμένη ροπή λειτουργίας και βελτιωμένη αξιοπιστία στεγανοποίησης. Καθώς βιομηχανίες όπως το πετρέλαιο και το φυσικό αέριο, η πετροχημική επεξεργασία, το LNG και η παραγωγή ηλεκτρικής ενέργειας συνεχίζουν να απαιτούν υψηλότερα πρότυπα ασφάλειας και απόδοσης, η κατανόηση της δομής, της απόδοσης και της λογικής επιλογής των σφαιρικών βαλβίδων που τοποθετούνται σε κορμούς γίνεται όλο και πιο σημαντική.

Περίληψη άρθρου

Αυτός ο περιεκτικός οδηγός εξηγεί τι είναι μια σφαιρική βαλβίδα που τοποθετείται σε κορμό, πώς λειτουργεί, γιατί υπερέχει των παραδοσιακών πλωτών σφαιρικών βαλβίδων σε απαιτητικές συνθήκες και ποιοι παράγοντες πρέπει να λαμβάνονται υπόψη κατά την επιλογή μιας. Το άρθρο καλύπτει επίσης εφαρμογές, πρότυπα, υλικά, συντήρηση και συχνές ερωτήσεις, σύμφωνα με τις αρχές της Google EEAT και τις επαγγελματικές πρακτικές βιομηχανικών βαλβίδων.

Πίνακας περιεχομένων

• Τι είναι μια σφαιρική βαλβίδα τοποθετημένη σε Trunnion;
• Πώς λειτουργεί μια σφαιρική βαλβίδα τοποθετημένη σε Trunnion;
• Γιατί είναι πιο σταθερή μια σφαιρική βαλβίδα που τοποθετείται σε Trunnion;
• Ποια είναι τα βασικά δομικά στοιχεία;
• Ποιες βιομηχανίες χρησιμοποιούν σφαιρικές βαλβίδες τοποθετημένες στο Trunnion;
• Πώς συγκρίνεται με τις πλωτές σφαιρικές βαλβίδες;
• Ποια υλικά και πρότυπα χρησιμοποιούνται συνήθως;
• Πώς να επιλέξετε τη σωστή σφαιρική βαλβίδα τοποθετημένη σε κορμό;
• Συχνές Ερωτήσεις

Τι είναι μια σφαιρική βαλβίδα τοποθετημένη σε Trunnion;

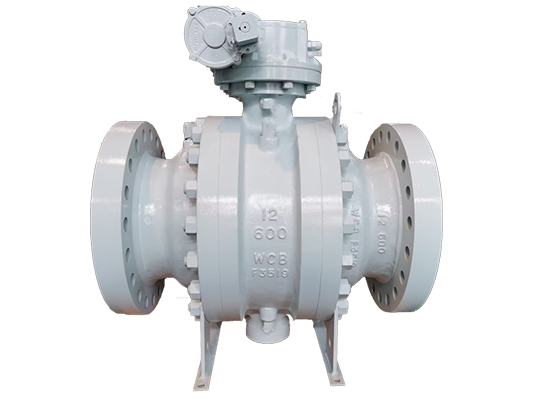

Μια σφαιρική βαλβίδα που είναι τοποθετημένη σε κορδόνι είναι ένας τύπος βαλβίδας τετάρτου περιστροφής στην οποία η σφαίρα αγκυρώνεται μηχανικά με κορμούς (στηρίγματα άξονα) τόσο στο επάνω όσο και στο κάτω μέρος. Σε αντίθεση με τις πλωτές σφαιρικές βαλβίδες, η μπάλα δεν κινείται υπό πίεση. Αντίθετα, τα καθίσματα κινούνται προς την μπάλα για να επιτευχθεί σφράγιση.

Αυτός ο σχεδιασμός μειώνει σημαντικά την τριβή μεταξύ της σφαίρας και των καθισμάτων, καθιστώντας τις σφαιρικές βαλβίδες που τοποθετούνται σε κορμό ιδανικές για συστήματα σωληνώσεων υψηλής πίεσης και μεγάλης οπής. Κατασκευάζονται ευρέως από επαγγελματίες προμηθευτές βαλβίδων όπως π.χZhejiang Liangyi Valve Co., Ltd., διασφαλίζοντας τη συμμόρφωση με τα διεθνή πρότυπα και τη μακροπρόθεσμη λειτουργική αξιοπιστία.

Πώς λειτουργεί μια σφαιρική βαλβίδα τοποθετημένη σε Trunnion;

Η αρχή λειτουργίας μιας σφαιρικής βαλβίδας που τοποθετείται σε κορδόνι βασίζεται σε μια σταθερή σφαιρική δομή σε συνδυασμό με καθίσματα με ελατήριο ή με υποβοήθηση πίεσης. Όταν η βαλβίδα είναι κλειστή, η πίεση της γραμμής σπρώχνει την ανάντη έδρα πάνω στη σφαίρα, εξασφαλίζοντας σφιχτή στεγανοποίηση. Το κάθισμα κατάντη μπορεί να ενεργοποιείται με ελατήριο για να διατηρείται η στεγανοποίηση ακόμη και σε χαμηλή πίεση.

• Η μπάλα στερεώνεται στη θέση της με άνω και κάτω κορμούς
• Οι έδρες της βαλβίδας κινούνται αξονικά για να σφραγίσουν την μπάλα
• Η ροπή λειτουργίας παραμένει χαμηλή ανεξάρτητα από την πίεση
• Συχνά είναι διαθέσιμη η λειτουργία Double block and bleed (DBB).

Αυτός ο μηχανισμός εξασφαλίζει ομαλή λειτουργία, μειωμένη φθορά και σταθερή απόδοση στεγανοποίησης για μεγάλους κύκλους σέρβις.

Γιατί είναι πιο σταθερή μια σφαιρική βαλβίδα που τοποθετείται σε Trunnion;

Η σταθερότητα είναι ένα από τα πιο σημαντικά πλεονεκτήματα των σφαιρικών βαλβίδων που τοποθετούνται σε κορμό. Επειδή η μπάλα υποστηρίζεται μηχανικά, δεν μετατοπίζεται κάτω από συνθήκες κυμαινόμενης πίεσης ή θερμοκρασίας.

Τα βασικά οφέλη σταθερότητας περιλαμβάνουν:

• Ελάχιστη παραμόρφωση υπό υψηλή πίεση
• Μικρότερη καταπόνηση στις επιφάνειες στεγανοποίησης
• Εκτεταμένη διάρκεια ζωής καθίσματος και μπάλας
• Αξιόπιστη λειτουργία σε κρίσιμες εφαρμογές διακοπής λειτουργίας

Αυτά τα χαρακτηριστικά καθιστούν τις σφαιρικές βαλβίδες που τοποθετούνται σε κορμό ιδιαίτερα κατάλληλες για κρίσιμα για την ασφάλεια συστήματα, όπως σωληνώσεις μετάδοσης και συστήματα διακοπής λειτουργίας έκτακτης ανάγκης.

Ποια είναι τα βασικά δομικά στοιχεία;

Μια σφαιρική βαλβίδα τοποθετημένη σε κορδόνι αποτελείται από διάφορα εξαρτήματα σχεδιασμένα με ακρίβεια που συνεργάζονται για να εξασφαλίσουν απόδοση και ανθεκτικότητα.

Ποιες βιομηχανίες χρησιμοποιούν σφαιρικές βαλβίδες τοποθετημένες στο Trunnion;

Λόγω του στιβαρού σχεδιασμού και της αξιοπιστίας στεγανοποίησης, οι σφαιρικές βαλβίδες που τοποθετούνται σε κορμό χρησιμοποιούνται ευρέως σε πολλές βιομηχανίες.

• Αγωγοί μεταφοράς πετρελαίου και φυσικού αερίου
• Πετροχημικές και χημικές μονάδες επεξεργασίας
• ΥΦΑ και κρυογονικά συστήματα
• Εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας
• Έγχυση νερού και βοηθητικές εφαρμογές υψηλής πίεσης

Πολλές από αυτές τις εφαρμογές απαιτούν συμμόρφωση με πρότυπα όπως το API 6D και το ISO 17292, τα οποία ακολουθούνται συνήθως από κατασκευαστές όπως η Zhejiang Liangyi Valve Co., Ltd.

Πώς συγκρίνεται με τις πλωτές σφαιρικές βαλβίδες;

Η κατανόηση της διαφοράς μεταξύ των σφαιρικών βαλβίδων που τοποθετούνται σε κορμό και των πλωτών σφαιρικών βαλβίδων βοηθά τους μηχανικούς να επιλέξουν τη σωστή λύση.

Ποια υλικά και πρότυπα χρησιμοποιούνται συνήθως;

Η επιλογή υλικού εξαρτάται από το μέσο λειτουργίας, τη θερμοκρασία και την πίεση. Τα κοινά υλικά περιλαμβάνουν:

• Ανθρακούχο χάλυβα (WCB, A105)
• Ανοξείδωτος χάλυβας (CF8, CF8M)
• Κραματοποιημένος χάλυβας για σέρβις σε υψηλές θερμοκρασίες

Οι σφαιρικές βαλβίδες που τοποθετούνται σε Trunnion σχεδιάζονται και δοκιμάζονται συνήθως σύμφωνα με αναγνωρισμένα πρότυπα όπως API 6D, API 608, ISO 14313 και ASME B16.34. Αυτά τα πρότυπα διασφαλίζουν ασφάλεια, εναλλαξιμότητα και μακροπρόθεσμη αξιοπιστία.

Για πρόσθετες οδηγίες σχετικά με τα πρότυπα βαλβίδων, δείτε αυτήν την επισκόπηση προτύπων βιομηχανικών βαλβίδων.

Πώς να επιλέξετε τη σωστή σφαιρική βαλβίδα τοποθετημένη σε κορμό;

Η επιλογή της σωστής βαλβίδας απαιτεί συστηματική αξιολόγηση των συνθηκών λειτουργίας και των απαιτήσεων του συστήματος.

1. Ορίστε το εύρος πίεσης και θερμοκρασίας
2. Προσδιορίστε τα χαρακτηριστικά των μέσων ενημέρωσης
3. Επιβεβαιώστε το μέγεθος και τον τύπο σύνδεσης
4. Ελέγξτε τις απαιτούμενες πιστοποιήσεις και πρότυπα
5. Αξιολογήστε τις ανάγκες αυτοματισμού και ενεργοποίησης

Η συνεργασία με έναν έμπειρο κατασκευαστή, όπως η Zhejiang Liangyi Valve Co., Ltd. βοηθά στη διασφάλιση της σωστής επιλογής, προσαρμογής και υποστήριξης μετά την πώληση.

Συχνές Ερωτήσεις

Ποιο είναι το κύριο πλεονέκτημα μιας σφαιρικής βαλβίδας που τοποθετείται σε κορμό;

Το κύριο πλεονέκτημα είναι η μειωμένη ροπή λειτουργίας και η ενισχυμένη σταθερότητα στεγανοποίησης, ειδικά σε συστήματα σωληνώσεων υψηλής πίεσης και μεγάλης διαμέτρου.

Πώς επιτυγχάνει σφράγιση μια σφαιρική βαλβίδα που τοποθετείται σε κορμό;

Η σφράγιση επιτυγχάνεται μέσω καθισμάτων με υποβοήθηση πίεσης ή με ελατήριο που κινούνται προς μια σταθερή σφαίρα, εξασφαλίζοντας σφιχτή απενεργοποίηση υπό ποικίλες πιέσεις.

Γιατί προτιμώνται οι σφαιρικές βαλβίδες που τοποθετούνται σε κορμό στους αγωγούς πετρελαίου και φυσικού αερίου;

Προσφέρουν υψηλή αξιοπιστία, δυνατότητα διπλού μπλοκ και εξαέρωσης και σταθερή απόδοση σε μεγάλες αποστάσεις μετάδοσης.

Ποια πρότυπα ισχύουν για τις σφαιρικές βαλβίδες που τοποθετούνται σε κορμό;

Τα κοινά πρότυπα περιλαμβάνουν τα API 6D, ISO 14313, API 608 και ASME B16.34, ανάλογα με τις απαιτήσεις της εφαρμογής.

Πόσο καιρό είναι η διάρκεια ζωής μιας σφαιρικής βαλβίδας που είναι τοποθετημένη σε κορδόνι;

Με την κατάλληλη επιλογή υλικού και συντήρηση, αυτές οι βαλβίδες μπορούν να λειτουργήσουν αξιόπιστα για δεκαετίες σε απαιτητικά βιομηχανικά περιβάλλοντα.
