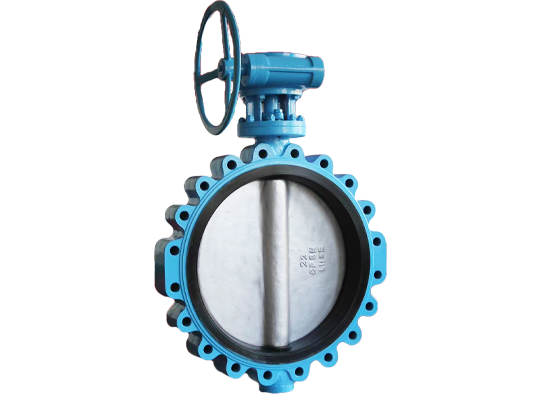

Ομόκεντρη βαλβίδα πεταλούδας

Η βαλβίδα LYV® Concentric Butterfly κατασκευάζεται με τα υψηλότερα πρότυπα, με την υποστήριξη της δέσμευσής μας για ποιότητα και αριστεία. Χρησιμοποιούμε προηγμένες διαδικασίες παραγωγής και αυστηρό ποιοτικό έλεγχο για να διασφαλίσουμε ότι κάθε βαλβίδα πληροί ή υπερβαίνει τα κριτήρια αναφοράς της βιομηχανίας. Οι βαλβίδες μας είναι εξαιρετικής ποιότητας, ξεπερνώντας παρόμοια προϊόντα στον κλάδο όσον αφορά την αντοχή, την απόδοση και την αξιοπιστία.

Αποστολή Ερώτησης

Εισαγωγή Προϊόντος

Η LYV® είναι ένας επαγγελματικός προμηθευτής ομόκεντρων βαλβίδων πεταλούδας στην Κίνα. Με 30 χρόνια επαγγελματικής εμπειρίας κατασκευής, βασιζόμενη στην προηγμένη επεξεργασία CNC και τον αυστηρό ποιοτικό έλεγχο, διασφαλίζει ότι οι βαλβίδες πληρούν τα υψηλά πρότυπα της βιομηχανίας όσον αφορά την αντοχή, την αξιοπιστία στεγανοποίησης και την αποτελεσματικότητα παράδοσης. Οι βαλβίδες πεταλούδας μας είναι σχολαστικά κατασκευασμένες και τηρούμε αυστηρά πρότυπα παραγωγής. Η ομάδα πωλήσεών μας δεσμεύεται να παρέχει εξατομικευμένες υπηρεσίες. Θα προσαρμόσουμε τις λύσεις ομόκεντρων βαλβίδων πεταλούδας για να ανταποκρίνονται στις συγκεκριμένες απαιτήσεις και τις αναμενόμενες εφαρμογές σας.

Αυτή η ομόκεντρη βαλβίδα πεταλούδας με φλάντζα υιοθετεί μια κλασική κεντρικά συμμετρική δομή. Με τον ομόκεντρο σχεδιασμό του στελέχους βαλβίδας και της πλάκας πεταλούδας, επιτυγχάνει γρήγορο άνοιγμα και κλείσιμο καθώς και σταθερό κλείσιμο. Η έδρα της βαλβίδας είναι κατασκευασμένη από ελαστικό υλικό υψηλής απόδοσης, το οποίο σχηματίζει μια σφιχτή σφράγιση εξώθησης όταν η πλάκα πεταλούδας είναι κλειστή, εξασφαλίζοντας μηδενική απόδοση διαρροής υπό κανονικές συνθήκες θερμοκρασίας και πίεσης. Η δομή είναι απλή και η αντίσταση ροής είναι εξαιρετικά χαμηλή, καθιστώντας την ιδιαίτερα κατάλληλη για επεξεργασία νερού, HVAC και γενικά συστήματα βιομηχανικών σωληνώσεων.

Προδιαγραφές

Εύρος μεγέθους:

NPS 2"-48"; DN50-DN1200

Ονομαστική πίεση:

150LB-600LB; ΠΝ6-ΠΝ64

Εύρος θερμοκρασίας:

-69℃~825℃ (εξαρτάται από το σχέδιο και το υλικό)

Τερματισμός συνδέσεων:

Φλάντζα; Συγκόλληση με άκρο; Οστια; Λουγκ-γκοφρέτα

Υλικά σώματος:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Υλικά δίσκου:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Υλικό σφράγισης:

VITON/NBR/EPDM

Υλικά καθισμάτων:

Ολοκλήρωμα; 304/316/STL επικάλυψη.

Υλικά στελέχους:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Πρότυπο σχεδίασης και κατασκευής:

API 609

Πρότυπο πρόσωπο με πρόσωπο:

EN558-1

Τελική σύνδεση Τυπικό:

ASME B16.4

Πρότυπο δοκιμής και επιθεώρησης:

API 598

Χαρακτηριστικά

■ Συμπαγές μέγεθος και ελαφρύ

■ Εύκολη συντήρηση

■ Αποτελεσματική από άποψη κόστους

■ Ευέλικτο έλεγχο

Τι είναι η Ομόκεντρη βαλβίδα πεταλούδας:

Η βαλβίδα πεταλούδας είναι ένας τύπος βαλβίδας τετάρτου περιστροφής που ελέγχει τη ροή του νερού περιστρέφοντας έναν μοχλό ή ρότορα στην κορυφή της βαλβίδας. Ο πιο συχνά χρησιμοποιούμενος τύπος είναι η ομόκεντρη βαλβίδα πεταλούδας, γνωστή και ως βαλβίδα πεταλούδας μηδενικής προκατάληψης, όπου τόσο το στέλεχος όσο και ο δίσκος βρίσκονται στο κέντρο του σώματος της βαλβίδας. Χρησιμοποιεί έναν περιστρεφόμενο δίσκο για τον έλεγχο της ροής των μέσων, με αποτέλεσμα λιγότερη αντίσταση λόγω της λεπτότητας του δίσκου.

Πώς λειτουργεί (σφράγιση):

Η ομόκεντρη βαλβίδα πεταλούδας λειτουργεί ρυθμίζοντας τη γωνία ανοίγματος του δίσκου της βαλβίδας για τον έλεγχο της ροής του μέσου. Όταν ο δίσκος είναι παράλληλος στη διαδρομή ροής, το μέσο μπορεί να περάσει ανεμπόδιστα και η βαλβίδα είναι πλήρως ανοιχτή. Όταν ο δίσκος είναι κάθετος στη διαδρομή ροής, εμποδίζει εντελώς τη ροή και η βαλβίδα είναι πλήρως κλειστή. Περιστρέφοντας το στέλεχος της βαλβίδας, μπορείτε να αλλάξετε τη γωνία του δίσκου, ρυθμίζοντας έτσι τον ρυθμό ροής. Στην κλειστή θέση, η άκρη του δίσκου πιέζει σφιχτά τον δακτύλιο στεγανοποίησης στο εσωτερικό τοίχωμα του σώματος της βαλβίδας. Η ελαστική εκτροπή του στεγανοποιητικού δακτυλίου δημιουργεί σφράγιση, αποτρέποντας τη διαρροή του μέσου.

Γιατί να επιλέξετε βαλβίδες LYV®️:

Παράγουμε ομόκεντρη βαλβίδα πεταλούδας τύπου φλάντζας για περισσότερα από 30 χρόνια. Το εργαστήριο καλύπτει 13000 τετραγωνικά μέτρα και διαθέτει περισσότερες από 50 προηγμένες μηχανές CNC. Οι μηχανικοί και η ομάδα παραγωγής μας θα διασφαλίσουν ότι η παραγγελία σας θα παραδοθεί με υψηλή ποιότητα και ταχύτερο χρόνο. Μας ενδιαφέρει επίσης η αποστολή βαλβίδων. Η Ομόκεντρη βαλβίδα πεταλούδας θα τυλιχτεί με θήκες με φυσαλίδες ή χαρτί για να διασφαλιστεί ότι το χρώμα δεν θα καταστραφεί. Επίσης στερεώσαμε βαλβίδα με ξυλάκι κόντρα πλακέ αφού βάλουμε βαλβίδα στο κουτί. Η θήκη από κόντρα πλακέ θα βαφτεί με την απαραίτητη σήμανση για να βεβαιωθείτε ότι η βαλβίδα δεν θα καταστραφεί κατά τη διάρκεια της αποστολής.

Ποια είναι η διαφορά μεταξύ της ομόκεντρης και της έκκεντρης βαλβίδας πεταλούδας:

Διάσταση σύγκρισης	Ομόκεντρη βαλβίδα πεταλούδας (Centerline Butterfly Valve)	Εκκεντρική βαλβίδα πεταλούδας (μονό/διπλό/τριπλό έκκεντρο)
Βασική Δομή	Τα κέντρα του στελέχους, του δίσκου και του σώματος της βαλβίδας είναι ευθυγραμμισμένα.	Το κέντρο του στελέχους μετατοπίζεται από το κέντρο του δίσκου και/ή το σώμα της βαλβίδας.
Αρχή σφράγισης	Σφράγιση συμπίεσης/απόξεσης: Βασίζεται στον δίσκο που παραμορφώνει το κάθισμα. σταθερή τριβή κατά τη λειτουργία.	Σφράγιση εκτός έδρας/χωρίς τριβή: Ο δίσκος αποσπάται γρήγορα από το κάθισμα όταν ανοίγει και συμπιέζεται μόνο όταν κλείνει. ελάχιστη τριβή.
Διάρκεια ζωής και χρήσης	Η έντονη τριβή οδηγεί σε ταχύτερη φθορά και μικρότερη διάρκεια ζωής.	Η σημαντικά μειωμένη τριβή έχει ως αποτέλεσμα λιγότερη φθορά και σημαντικά μεγαλύτερη διάρκεια ζωής.
Κατάλληλες Εφαρμογές	Χαμηλή πίεση, θερμοκρασία περιβάλλοντος, γενικές απαιτήσεις στεγανοποίησης (π.χ. επεξεργασία νερού).	Ευρύτερο φάσμα. Double Eccentric: Μέτρια θερμοκρασία & πίεση. Triple Eccentric: Υψηλή θερμοκρασία, υψηλή πίεση, κρίσιμη στεγανοποίηση (π.χ. βασικοί αγωγοί σε βιομηχανίες πετρελαίου και φυσικού αερίου, χημικές βιομηχανίες).
Υλικά Σφράγισης	Κυρίως μαλακές σφραγίδες (λάστιχο, PTFE), περιορισμένες από τη θερμοκρασία.	Ευρύτερη επιλογή. Το διπλό/τριπλό εκκεντρικό μπορεί να χρησιμοποιήσει μεταλλικές σκληρές σφραγίδες, ανθεκτικές σε υψηλές θερμοκρασίες.
Ροπή λειτουργίας	Υψηλότερη ροπή απόσπασης. η λειτουργία είναι σχετικά πιο απαιτητική.	Χαμηλότερη ροπή λειτουργίας. ευκολότερη και ελαφρύτερη λειτουργία.
