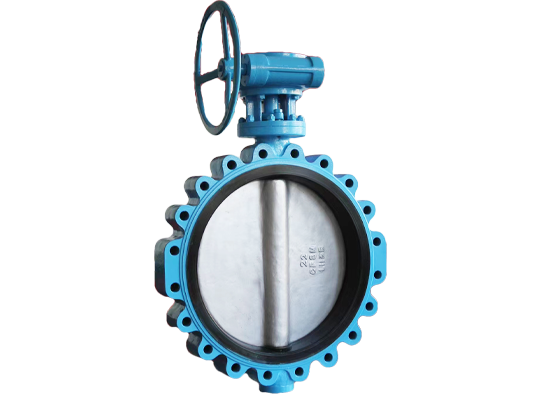

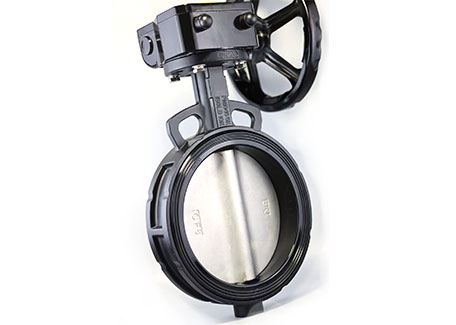

Βαλβίδα πεταλούδας τύπου ομόκεντρης γκοφρέτας

Η LYV® είναι ένας εδραιωμένος κατασκευαστής βαλβίδων πεταλούδας τύπου ομόκεντρης γκοφρέτας ποιότητας στην Κίνα. Αυτή είναι μια γενική ομοκεντρική βαλβίδα πεταλούδας που συμμορφώνεται με τα διεθνή πρότυπα σχεδιασμού. Η Industrial Concentric Wafer Type Butterfly Valve υιοθετεί μια κλασική ομοαξονική δομή στελέχους βαλβίδας και πλάκας πεταλούδας, σε συνδυασμό με ελαστικά καθίσματα βαλβίδων υψηλής απόδοσης, επιτυγχάνοντας αξιόπιστη αμφίδρομη σφράγιση. Αυτή η Ομόκεντρη βαλβίδα πεταλούδας με φλάντζα, με τη συμπαγή δομή, το γρήγορο άνοιγμα και κλείσιμο, την εύκολη συντήρηση και την υψηλή οικονομική αποδοτικότητα, έχει γίνει ιδανική επιλογή για έλεγχο ροής και απενεργοποίηση σε συστήματα επεξεργασίας νερού, HVAC και γενικά βιομηχανικά συστήματα σωληνώσεων.

Αποστολή Ερώτησης

Εισαγωγή Προϊόντος

Ο σχεδιασμός της βαλβίδας πεταλούδας τύπου ομόκεντρης γκοφρέτας LYV® επικεντρώνεται στην παροχή μιας αξιόπιστης και οικονομικής λύσης για τον έλεγχο των σωληνώσεων. Ο πυρήνας του βρίσκεται στην αποδεδειγμένη και στιβαρή «ομόκεντρη» δομή που έχει επαληθευτεί από την αγορά. Μέσω της στενής συνεργασίας μεταξύ της πλάκας πεταλούδας και της ελαστικής έδρας βαλβίδας υψηλής στεγανοποίησης, αυτή η βαλβίδα πεταλούδας τύπου ομόκεντρης γκοφρέτας υψηλής απόδοσης επιτυγχάνει αποτελεσματική αμφίδρομη αποκοπή. Ταυτόχρονα, η βαλβίδα λειτουργεί γρήγορα, είναι εύκολη στη λειτουργία και είναι απλή και αξιόπιστη στη λειτουργία της.

Ως Αποτελεσματική Ομόκεντρη Βαλβίδα Πεταλούδας Τύπου Γκοφρέτας, το πάχος της πλάκας πεταλούδας έχει σχεδιαστεί βέλτιστα. Όταν είναι πλήρως ανοιχτό, έχει ελάχιστη αντίσταση στο υγρό, μειώνοντας αποτελεσματικά την απώλεια πίεσης του συστήματος και βελτιώνοντας την απόδοση μεταφοράς. Επιπλέον, προσφέρουμε διάφορες Ομόκεντρες βαλβίδες πεταλούδας από ελαστικό κάθισμα κατασκευασμένες από υλικά και λαστιχένιες έδρες βαλβίδων όπως EPDM και NBR, οι οποίες μπορούν να διαμορφωθούν σύμφωνα με διαφορετικά χαρακτηριστικά μέσου, δημιουργώντας έτσι Ομόκεντρη βαλβίδα πεταλούδας με φλάντζα ανθεκτική στη διάβρωση κατάλληλη για ήπια διαβρωτικά περιβάλλοντα, επεκτείνοντας έτσι την εφαρμογή του προϊόντος.

Ως ευρέως καθολική ομόκεντρη βαλβίδα πεταλούδας, εξασφαλίζει απόδοση καθώς και εξαιρετικά ανταγωνιστικό κόστος προμήθειας και χρήσης.

Προδιαγραφές

Εύρος μεγέθους:

NPS 2"-48"; DN50-DN1200

Ονομαστική πίεση:

150LB-600LB; ΠΝ6-ΠΝ64

Εύρος θερμοκρασίας:

-69℃~825℃ (εξαρτάται από το σχέδιο και το υλικό)

Τερματισμός συνδέσεων:

Φλάντζα; Συγκόλληση με άκρο; Οστια; Λουγκ-γκοφρέτα

Υλικά σώματος:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Υλικά δίσκου:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Υλικό σφράγισης:

VITON/NBR/EPDM

Υλικά καθισμάτων:

Ολοκλήρωμα; 304/316/STL επικάλυψη.

Υλικά στελέχους:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Πρότυπο σχεδίασης και κατασκευής:

API 609

Πρότυπο πρόσωπο με πρόσωπο:

EN558-1

Τελική σύνδεση Τυπικό:

ASME B16.4

Πρότυπο δοκιμής και επιθεώρησης:

API 598

Χαρακτηριστικά

■ Σχεδίαση ομόκεντρης φλάντζας - Κλασική δομή, αξιόπιστη αμφίδρομη απόδοση στεγανοποίησης. Το σώμα της βαλβίδας πεταλούδας τύπου ομόκεντρης γκοφρέτας διαθέτει φλάντζα, εξασφαλίζοντας σταθερή εγκατάσταση και διευκολύνοντας τη σύνδεση του σωλήνα.

■ Η βαλβίδα μπορεί να ανοίξει ή να κλείσει πλήρως με περιστροφή 90°. Η ροπή λειτουργίας είναι μικρή και μπορεί να εξοπλιστεί με διάφορες μεθόδους οδήγησης όπως χειροκίνητη, πνευματική ή ηλεκτρική.

■ Η έδρα της βαλβίδας είναι κατασκευασμένη από ελαστικό υψηλής ποιότητας (όπως EPDM, NBR), παρέχοντας καλή απόδοση στεγανοποίησης και εύκολη αντικατάσταση μετά τη φθορά.

■ Η αντίσταση ροής είναι χαμηλή και η απώλεια πίεσης είναι χαμηλή όταν είναι πλήρως ανοιχτό, συμβάλλοντας στην εξοικονόμηση ενέργειας λειτουργίας του συστήματος.

Ποια είναι τα τυπικά σενάρια εφαρμογής της βαλβίδας πεταλούδας τύπου Concentric Wafer;

Αυτή η βαλβίδα πεταλούδας τύπου ομόκεντρης γκοφρέτας, λόγω της ευελιξίας και της αξιοπιστίας της, χρησιμοποιείται ευρέως στους ακόλουθους τομείς:

1. Παροχή και αποχέτευση νερού δημοτικών και κτιρίων: Χρησιμοποιείται σε εγκαταστάσεις επεξεργασίας νερού, αντλιοστάσια, συστήματα ύδρευσης κτιρίων και πυροπροστασίας για τον έλεγχο των ανοιγμάτων των αγωγών και τη ρύθμιση της ροής.

2. HVAC: Συστήματα κυκλοφορίας κρύου νερού, ζεστού νερού και νερού ψύξης εντός κτιρίων.

3. Γενικές βιομηχανικές υπηρεσίες: Νερό ψύξης, αέρας χαμηλής πίεσης και μη ισχυρά διαβρωτικοί αγωγοί διεργασιών σε βιομηχανίες όπως η ηλεκτρική ενέργεια, τα τρόφιμα και η ελαφριά βιομηχανία.

4. Επεξεργασία λυμάτων: Κατάλληλο για αγωγούς μεταφοράς μεσαίων υδάτων και λυμάτων κ.λπ.

Πρότυπα Παραγωγής

Η όλη διαδικασία σχεδιασμού και κατασκευής της βαλβίδας πεταλούδας τύπου Concentric Wafer ακολουθεί αυστηρά τα διεθνή γενικά πρότυπα, διασφαλίζοντας την εναλλαξιμότητα, την ασφάλεια και την αξιοπιστία του προϊόντος. Τα κύρια πρότυπα με τα οποία συμμορφώνεται περιλαμβάνουν:

●Πρότυπα σχεδιασμού προϊόντων: API 609 (για βαλβίδες πεταλούδας), ASME B16.34 (για περιβλήματα βαλβίδων).

●Πρότυπο σύνδεσης φλάντζας: ASME B16.5, EN 1092 κ.λπ., εξασφαλίζοντας ομαλή σύνδεση με αγωγούς εσωτερικού και εξωτερικού.

●Πρότυπο δομικών διαστάσεων: ASME B16.10, διασφαλίζοντας την τυποποίηση των διαστάσεων εγκατάστασης.

●Πρότυπα υλικών: Τα υλικά των βασικών εξαρτημάτων συμμορφώνονται με τις σχετικές προδιαγραφές υλικών όπως το ASTM.

●Δοκιμή πίεσης: Πριν φύγετε από το εργοστάσιο, η δοκιμή αντοχής κελύφους και η δοκιμή απόδοσης στεγανοποίησης διεξάγονται αυστηρά σύμφωνα με τα σχετικά πρότυπα.
